BB项目大概很多人都知道，2010年Chaos Communication Congress大会上，德国黑客宣布已经破解GSM算法，他们推出了OsmocomBB项目。
黑客在演示的时候用了4台Moto的手机和一台运行着Gnuradio的笔记本，在几秒钟之内截取了附近GSM网络用户经过加密的短信和通话内容。

太过于基础都我就不讲了，毕竟这不是一篇科普问；BB有众多分支，GSMMAP有点WiFi Hack中的WarDriving，有点信息收集的感觉。

GSMMap这个项目的意义官方解释是这样的：
This tutorial explains how to populate this GSM security map on gsmmap.org with additional data for your location.
大体介绍下：
GsmMap项目使用osmocom-bb项目所支持的手机通过捕捉GSM数据，对应地理位置；然后用户上传后被分析，结果会被展示在项目主页上的地图上。
该项目的主要目标是建立GSM网络的地理分布，然后分析 伪造，拦截和跟踪的可能性，会在官网上披露GSM的安全性。

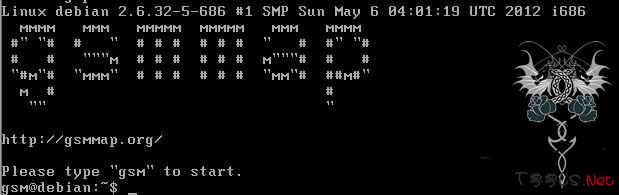

官方提供一个自己的LiveCD，基于Debian，木有xWindow，参加项目的可以傻瓜化的使用并且抓包，用VirtualBOX或者VMware载入，开机后记得把osmocom-bb所用的C1**系列手机和数据线连到虚拟机，然后按照提示输入gsm即可开始。

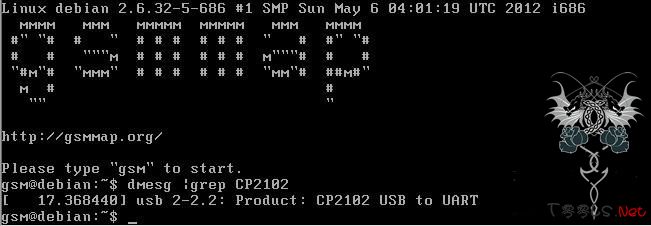

输入gsm即可开始，不过记得你挂载你的手机~

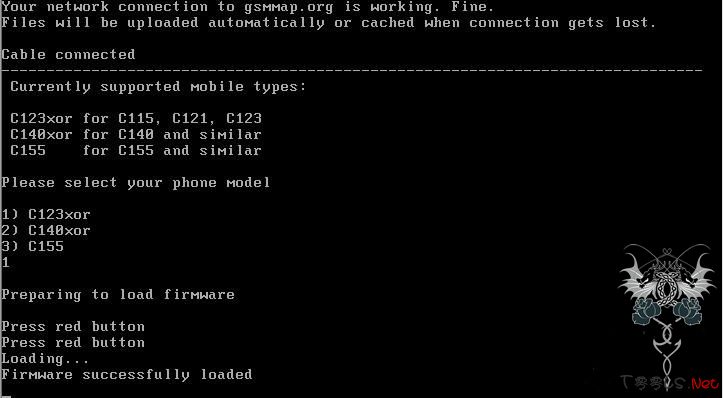

然后就是选择手机型号了，C118 C115 C123等，因为不同的手机型号加载的固件不一样，我是C118，属于C123xor一类：


选择好型号之后就会提示让你按下开机键开始上传固件，玩过osmocom-bb的人都知道；

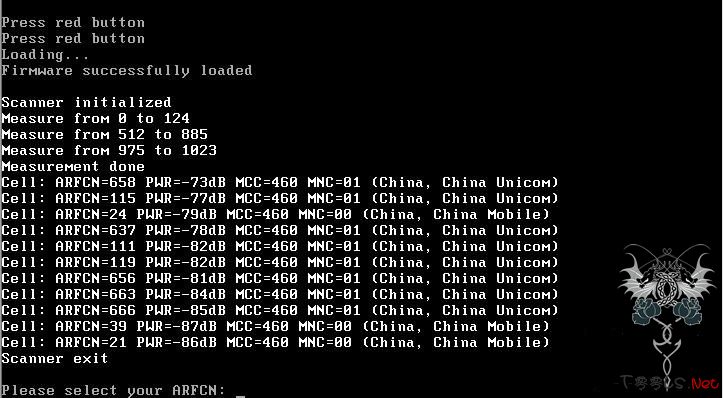

接下来就是扫描附近的运营商以及频道了：


嗯，可以看到我这里联通的基站比较多，移动很烂 -。- 接下来就是输入离你最近的基站什么的做测试了，可以通过参考PWR数值来选择。
但是到最后输入自己的TMSI，在获取自己的TMSI这块我比较头疼，官方说有的手机（很少）自己带这个功能，但是带个鸟啊。
因为我测试过SDR自建GSM基站项目，所以我手机的TMSI已经在我的短信里了，至于你们怎么获取可以自己想想办法。
再说下不用TMSI的方法：
官方的LiveCD使用就卡到了这一步，最后可以下载osmocom-bb的gsmmap分支源码做了测试：
    #下载源码

    mkdir -p ~/cell_logger

    cd ~/cell_logger

    git clone git://git.osmocom.org/osmocom-bb.git

    #下载编译器

    wget http://gnuarm.com/bu-2.15_gcc-3.4.3-c-c++-java_nl-1.12.0_gi-6.1.tar.bz2

    tar xf bu-2.15_gcc-3.4.3-c-c++-java_nl-1.12.0_gi-6.1.tar.bz2



    #切换gsmmap分支

    cd ~/cell_logger/osmocom-bb

    git checkout --track origin/luca/gsmmap



    #编译源码

    cd src

    export PATH=$PATH:~/cell_logger/gnuarm-3.4.3/bin

    make
上面就是编译的步骤，其实重要的就是切换分支那一步，其他没啥不同的，接下来就是加载固件开始测试：
    #加载固件

    cd ~/cell_logger/osmocom-bb/src

    ./host/osmocon/osmocon -m c123xor -p /dev/ttyUSB0 ./target/firmware/board/compal_e88/layer1.compalram.bin



    #捕捉数据

    mkdir -p ~/cell_logger/captures

    cd ~/cell_logger/captures

    ../osmocom-bb/src/host/layer23/src/misc/cell_log



    #打包data文件

    cd ~/cell_logger/captures

    tar cfz ../captures_`date +%Y%m%d%H%M`.tgz *.dat
基本上你吃饭之前开始捕捉，然后吃完饭后就可以了停止了，然后从虚拟机把这个压缩包拷出来，通过gsmmap.org的右上角contibute data按钮提交即可。

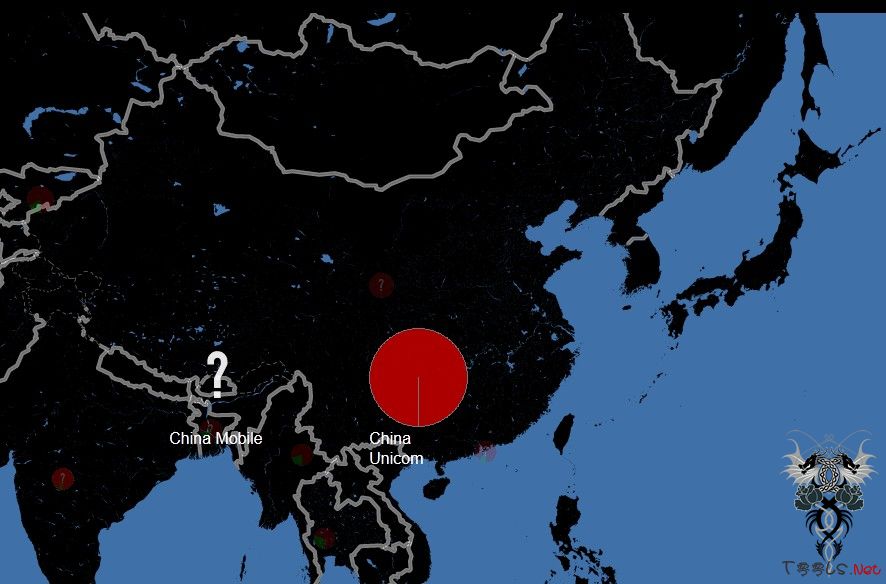

我提交之后第二天就有显示了，关于中国的那个数据包就是我提交的，（现在hk那边也有人提交了 ：））
关于GSM的安全性的话，大家也懂国内是什么样，我提交之后在gsmmap上也显示了：



发帖只为不删号，关于GSM的玩法还有很多，鉴于风险性就不发出来了，此文只是抛砖引玉的半科普文
