0X01圣诞节的由来

因为个人爱好对智能卡有一点点皮毛的学习。年初的时候有个做智能卡黑产的朋友找到我，说他接了一个学校的单子，让我帮他写个可以Modify Data的程序（他手上的软件只可以复制卡），年初的时候需要做毕业设计，没空没帮他看。过了几个月，他把读卡器（0FC3读卡器。支持mifare1、S50、S70、SHC1102、mifare Ultralight、mifare light，具有二次开发功能）寄给了我，这样我不帮他也不好推辞了。。。









0X02收集孩子们的需求

工具：一个读卡器，说明书、还有几张激活了的可以正常使用的Mifare 1 S50卡（非接触式卡，IC卡，高频卡，工作频率13.56MHZ），OFC3读卡器的二次开发接口（ICCard_Seat.ocx）。

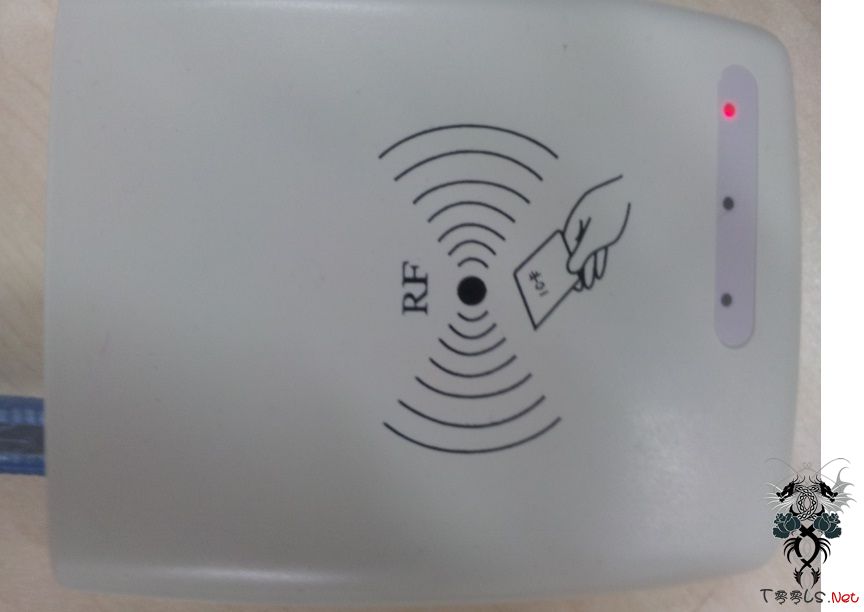

拿到手上首先连接PC接通读卡器，USB接口，有报警灯/声，接通电源会DI一声。
进入RFID开发正题！
开发环境：Winxp+VS2010+c#+.NET框架

0X03开始准备圣诞礼物

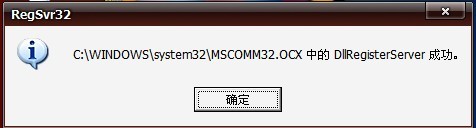

开发步骤：将ICCard_Seat.ocx和MSCOMM32.OCX拷贝到C:\WINDOWS\system32，CMD命令运行注册COM组件。
regsvr32.exe "C:\WINDOWS\system32\ICCard_Seat.ocx"
regsvr32.exe "C:\WINDOWS\system32\MSCOMM32.OCX"





注册完COM组件后，新建Winfrom项目，添加引用COM组件，即可在项目中引用封装好的方法，实现方法即可。
首先测试读卡器是否正常连接串口。

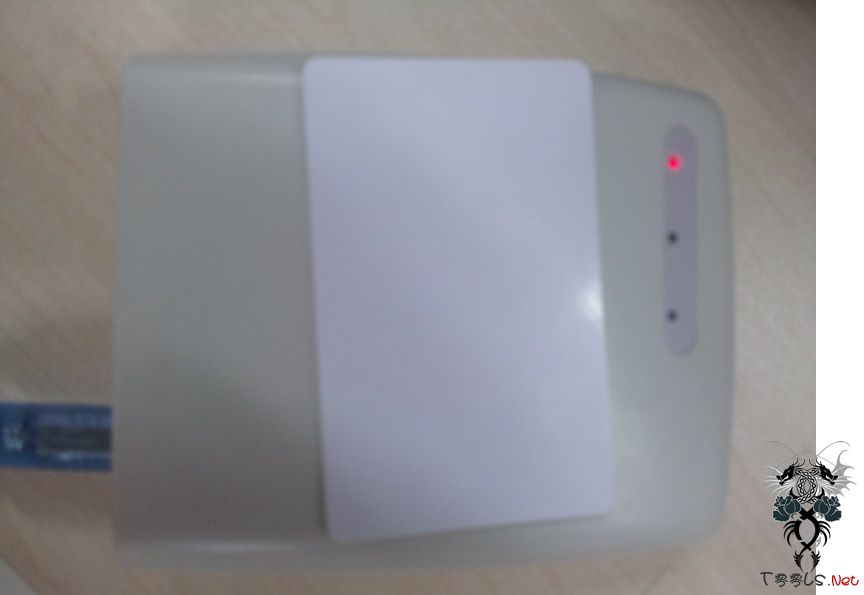

接下来测试读卡器的最基本功能，看看是否能正确读取卡内数据。以此开发的S50此卡为例，S50共有16个扇区，第 0 扇区中只用到块0，用于准确读取卡号。

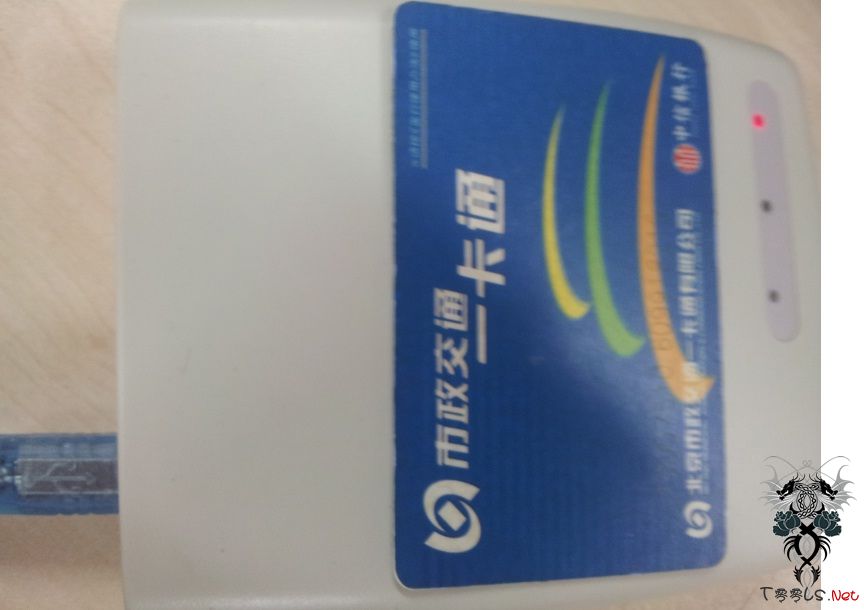

我在这里使用了北京市政公交卡，在没有Key验证的情况下还是可以正常读取到卡号，卡号区一般不加密！
卡的第一道安全防护为卡得验证密码：如果验证密码不匹配，那么接下来的所有操作都不会进行，也不可进行。
验证卡密码：卡密码是大家最为关注的，如何得到，或者解开卡得密码是所有的关键，因为朋友已经用ACR122U自行解开了卡得Key，我这里就不再赘述。
对于RFID安全性感兴趣的请移驾radiowar wiki自行阅读增长姿势。
几乎每次对卡的读写操作都必须先验证卡密码，才可以进行下一步操作。S50有16个扇区（0-15扇区），每个扇区有4块（0-3块），每块16个字节，每个扇区的块0、1、2为数据块，用于存储数据。
每个扇区的块3也就是第四块为本区的控制块，前6个字节用于保存KeyA，后6个字节用于保存KeyB，中间剩下的字节用于存取控制。
每个扇区的密码和存取控制都是独立的，如果你想对此区做读写操作就需要先验证该区的密码。密码长度为12个字符。
将整个卡得结构分析为64块，例：0区0块即为块1，4区3块，即为块16.大概初步了解S50卡得结构，那么我们进行“详细”的数据分析。
以下的数据是基于多张S50卡，同样结构，不同数据的分析而得出的。
朋友告诉我卡内的余额为100元，12年7月13日开的卡，个人密码为888888
以我的S50卡为例，读出块22的数据为1207132207136C696C69616E88888800
我们不难发现120713,220713这个为日期格式。：（-所以对于数据要敏感。
经过多次刷卡变化的数据，发现了块28一直变化，即第7扇区的块0
E803000000000000EB00640001003B02
E8030000  这里涉及到网络传输字节序，即字节在电脑中存放时的序列与输入（输出）时的序列是先到的在前还是后到的在前。
关于高低位字节序，这里不多啰嗦。E8 03 00 00倒序为00 00 03 E8，转成10进制即为1000，通过对比另外几张卡发现这里的金额精确到0.1。
所以，所有的金额都是比原来的大10倍即个位数是 0.1元这个位置即角。十位才是1元，
  所以 100元，我们的数据表示是 1000。这时候心血来潮了，让朋友更改了金额为DC05000000000000EB00640001003B02
（150元），然后去刷卡试验。结果得到的是：卡上还是100元，并且消费机会报警声。那究竟会是什么原因导致此次实验失败呢（此处为智能卡的第二道防护）？
天色已晚，今天是圣诞节，老夫得赶紧为孩儿们准备圣诞礼物。这究竟是圣诞老人的有Ji之谈还是无Ji之谈？各位看官尽情发表观点。
                                                                   未完待续
本次项目Demo下载地址：下载地址

以上纯属是圣诞老人无稽之谈，不具有导向性，代表性。仅为个人学习日志！欢迎交流，互相学习！

祝大家圣诞快乐！
                                                                                                                                                 Author:chown
