Micro山寨板+Android制作另类蓝牙键盘
0x00 吐槽
原创非首发，只为分享
昨天代码快写完了，一点保存，居然消失了，这是在逗我吗？
0x01 原因
我制作这个是因为一来可以做个蓝牙通讯的例子，为后续的键盘通讯监控做准备。二来HID攻击时，可以按照自己的输入来执行，就是效率有点低。三来是为了我方便使用树莓派。
我有时会把树莓派带出去做些移动，无线，硬件方面的渗透测试，身边没有什么显示器，键盘，网线等。
那么问题来了，该怎么和树莓派保持通讯呢？
一般可能会给树莓派配个无线网卡，让树莓派优先加入到手机的热点中，这样就可以ssh或者vnc了。但这种方法，偶尔树莓派会抽疯，死活连不上。
我一般采用手机通过usb共享给树莓派网络，这样物理连接比无线可靠多了，然后树莓派获取固定ip，然后手机ssh或者vnc。虽然这种方法比上一种可靠许多，但是树莓派有时还会抽疯，死活连不上。
所以在上面的方法之后，有的人可能会想到带个键盘。那么问题是键盘那么大，屌不屌？那么采用硅胶键盘，这种东西用了就会知道，底下没硬东西垫着，连键连到爆。所以
用这个两块小板子一组合，物理键盘就ok了。
0x02 准备
一个micro板子带排针（正版我还没有体验过。。.)//不到30元
一个蓝牙模块（我使用的是HC-06）//不到20元
四根杜邦线
一个Android
0x03 组装
连线图。。。还没有画。
就是把蓝牙的vcc，gnd接到micro板子上的vcc，gnd上，把蓝牙的txd，rxd接到micro板
子上的rxd，txd上。
从图中可以看出两个叠加起来也不大（应当忽略排针，杜邦线，实战时是直接焊上去的），完全可以嵌到其他设备上。
0x04 实现代码安卓端是使用bluetooth spp进行通讯的。蓝牙模块的密码是1234，可修改。
其实也可以直接写个安卓或者ios程序，直接写成一个键盘程序，每一个键位通过蓝牙传输过去，还可以做出触控板当作鼠标。
那么问题来了-
谁会写安卓/ios程序？
注释和程序框图陆续添加ing
0x05 测试视频
http://pan.baidu.com/s/1o6GTS
0x06 使用说明
默认是输入什么，就输出什么。
输入"^p"启动按模式，就是按下键位不松开，每次输入一个按键，以此实现组合键。
输入"^e"结束按模式，释放所有按键，就是把上面依次按下的键位松开，实现组合键
输入了"^p"后输入完组合键一定要输"^e",要不后面的输入会异常的。
特殊键值表（输入不区分大小写，eg：输入win键，输入left_gui即可）
Key Hexadecimal value Decimal value
KEY_LEFT_CTRL 0x80 128
KEY_LEFT_SHIFT 0x81 129
KEY_LEFT_ALT 0x82 130
KEY_LEFT_GUI 0x83 131
KEY_RIGHT_CTRL 0x84 132
KEY_RIGHT_SHIFT 0x85 133
KEY_RIGHT_ALT 0x86 134
KEY_RIGHT_GUI 0x87 135
KEY_UP_ARROW 0xDA 218
KEY_DOWN_ARROW 0xD9 217
KEY_LEFT_ARROW 0xD8 216
KEY_RIGHT_ARROW 0xD7 215
KEY_BACKSPACE 0xB2 178
KEY_TAB 0xB3 179
KEY_RETURN 0xB0 176
KEY_ESC 0xB1 177
KEY_INSERT 0xD1 209
KEY_DELETE 0xD4 212
KEY_PAGE_UP 0xD3 211
KEY_PAGE_DOWN 0xD6 214
KEY_HOME 0xD2 210
KEY_END 0xD5 213
KEY_CAPS_LOCK 0xC1 193
KEY_F1 0xC2 194
KEY_F2 0xC3 195
KEY_F3 0xC4 196
KEY_F4 0xC5 197
KEY_F5 0xC6 198
KEY_F6 0xC7 199
KEY_F7 0xC8 200
KEY_F8 0xC9 201
KEY_F9 0xCA 202
KEY_F10 0xCB 203
KEY_F11 0xCC 204
KEY_F12 0xCD 205
原创非首发，只为分享
昨天代码快写完了，一点保存，居然消失了，这是在逗我吗？
0x01 原因
我制作这个是因为一来可以做个蓝牙通讯的例子，为后续的键盘通讯监控做准备。二来HID攻击时，可以按照自己的输入来执行，就是效率有点低。三来是为了我方便使用树莓派。
我有时会把树莓派带出去做些移动，无线，硬件方面的渗透测试，身边没有什么显示器，键盘，网线等。
那么问题来了，该怎么和树莓派保持通讯呢？
一般可能会给树莓派配个无线网卡，让树莓派优先加入到手机的热点中，这样就可以ssh或者vnc了。但这种方法，偶尔树莓派会抽疯，死活连不上。
我一般采用手机通过usb共享给树莓派网络，这样物理连接比无线可靠多了，然后树莓派获取固定ip，然后手机ssh或者vnc。虽然这种方法比上一种可靠许多，但是树莓派有时还会抽疯，死活连不上。
所以在上面的方法之后，有的人可能会想到带个键盘。那么问题是键盘那么大，屌不屌？那么采用硅胶键盘，这种东西用了就会知道，底下没硬东西垫着，连键连到爆。所以
用这个两块小板子一组合，物理键盘就ok了。
0x02 准备

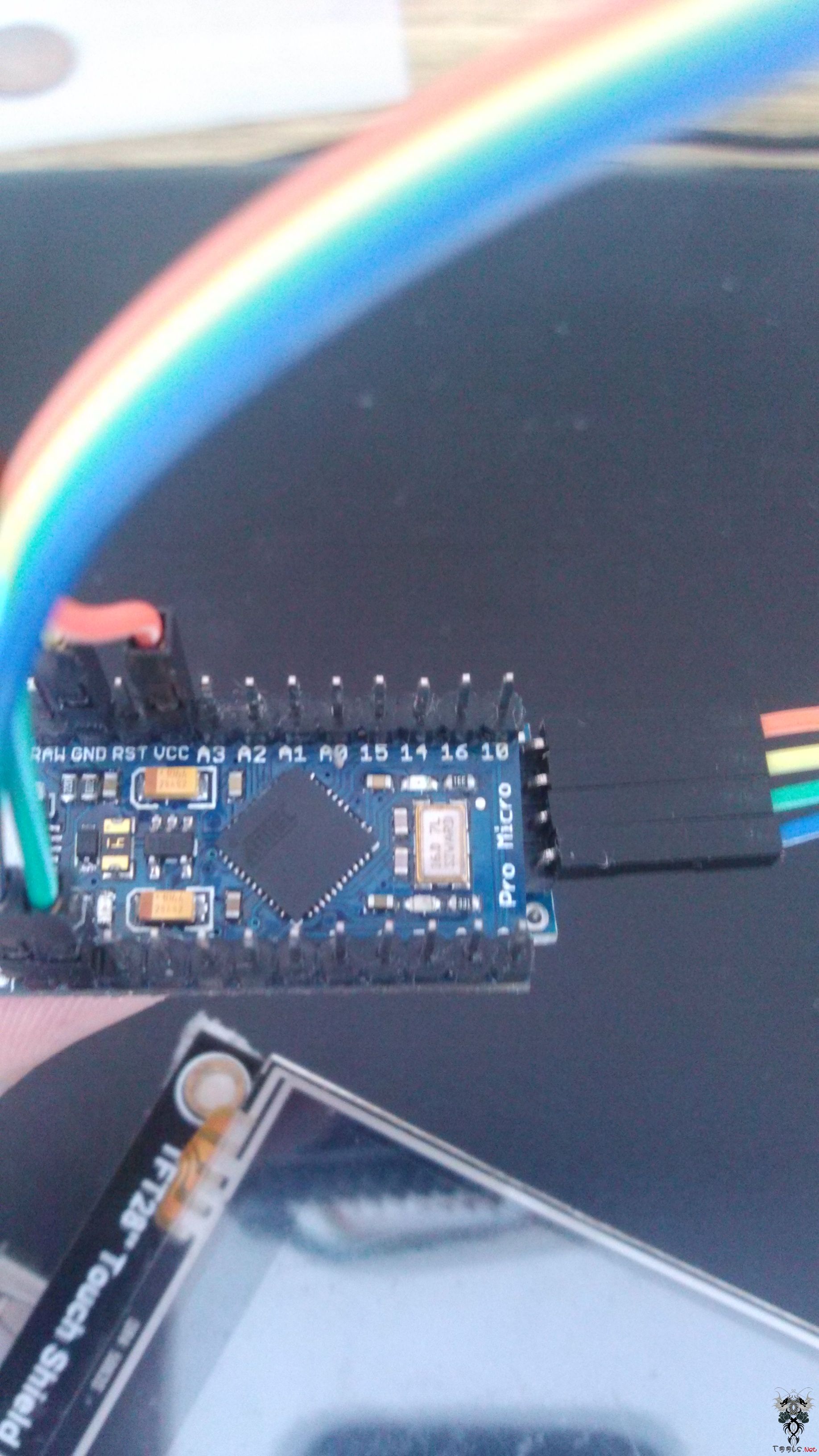

一个micro板子带排针（正版我还没有体验过。。.)//不到30元

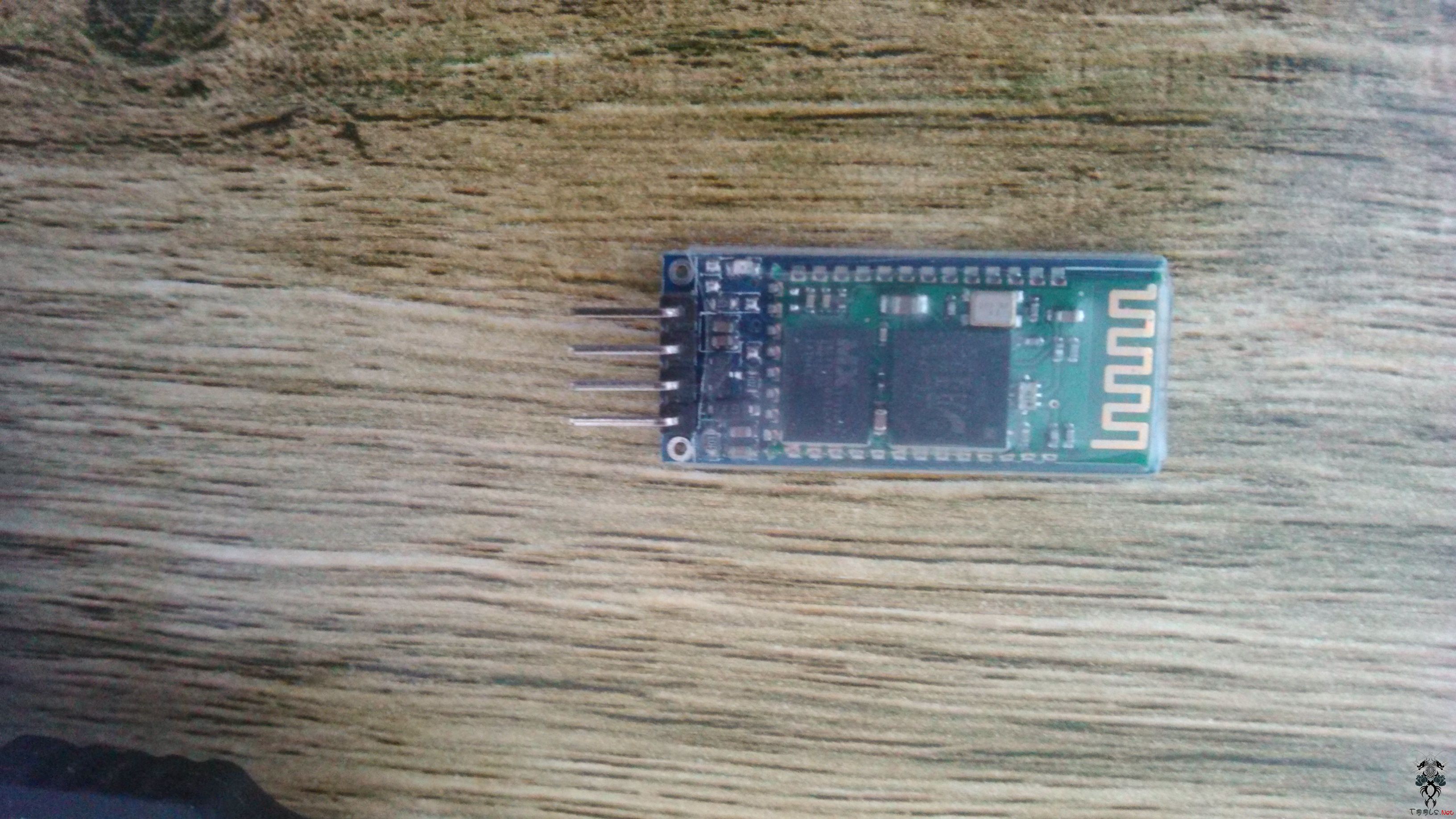

一个蓝牙模块（我使用的是HC-06）//不到20元
四根杜邦线
一个Android
0x03 组装
连线图。。。还没有画。
就是把蓝牙的vcc，gnd接到micro板子上的vcc，gnd上，把蓝牙的txd，rxd接到micro板
子上的rxd，txd上。

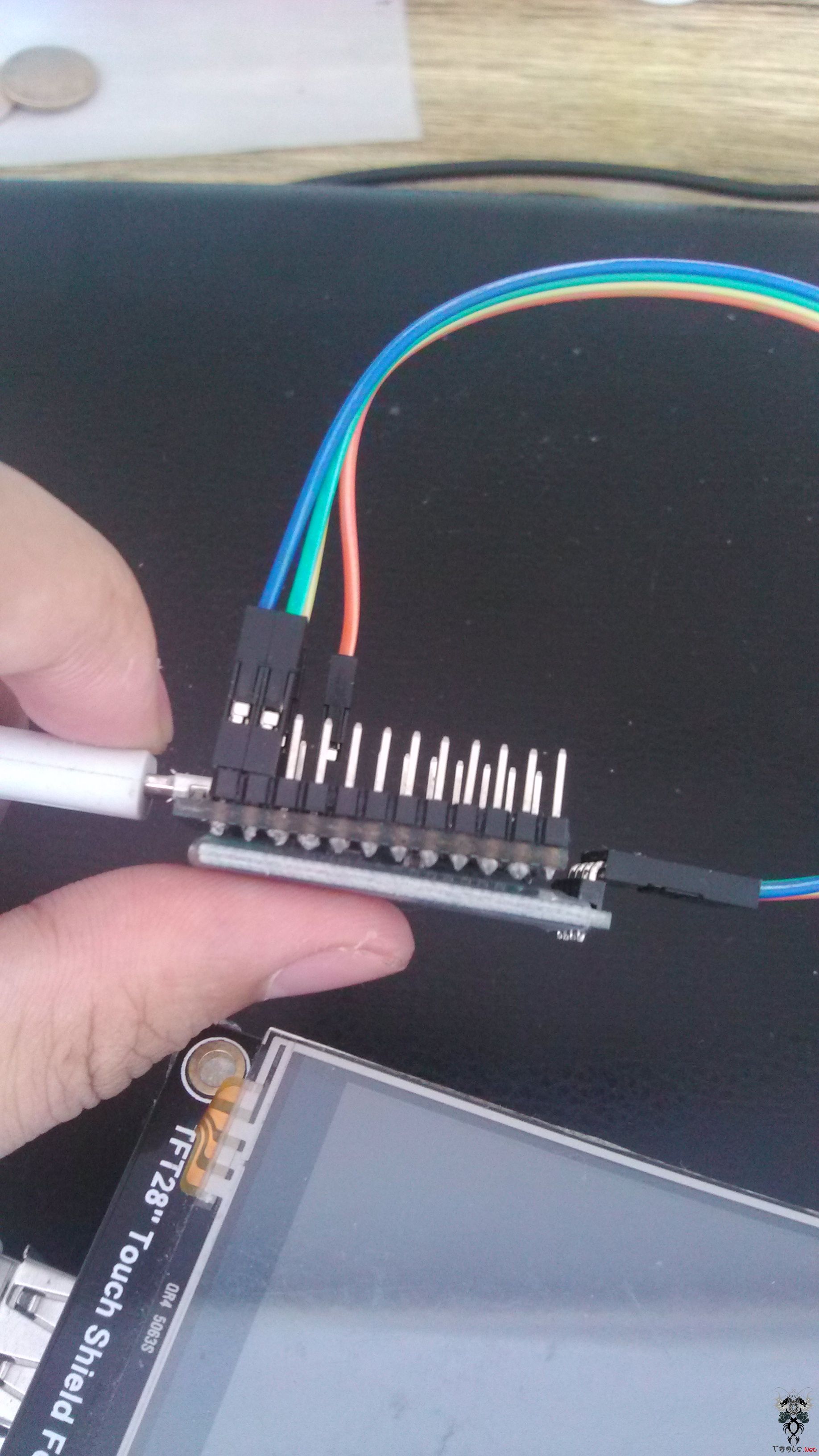

从图中可以看出两个叠加起来也不大（应当忽略排针，杜邦线，实战时是直接焊上去的），完全可以嵌到其他设备上。
0x04 实现代码
String keys = "";
boolean n = 0 , s = 0;
void setup()
{
Serial1.begin(9600);
Keyboard.begin();
}
int check(String key) //不知道c语言有啥好方法从输入中识别标识符，只好打表了。。
{
if(keys.equalsIgnoreCase("LEFT_CTRL")) { s = 1; return(KEY_LEFT_CTRL); }
else if(keys.equalsIgnoreCase("LEFT_SHIFT")) { s = 1; return(KEY_LEFT_SHIFT); }
else if(keys.equalsIgnoreCase("LEFT_ALT")) { s = 1; return(KEY_LEFT_ALT); }
else if(keys.equalsIgnoreCase("LEFT_GUI")) { s = 1; return(KEY_LEFT_GUI); }
else if(keys.equalsIgnoreCase("RIGHT_CTRL")) { s = 1; return(KEY_RIGHT_CTRL); }
else if(keys.equalsIgnoreCase("RIGHT_SHIFT")) { s = 1; return(KEY_RIGHT_SHIFT); }
else if(keys.equalsIgnoreCase("RIGHT_ALT")) { s = 1; return(KEY_RIGHT_ALT); }
else if(keys.equalsIgnoreCase("RIGHT_GUI")) { s = 1; return(KEY_RIGHT_GUI); }
else if(keys.equalsIgnoreCase("UP_ARROW")) { s = 1; return(KEY_UP_ARROW); }
else if(keys.equalsIgnoreCase("DOWN_ARROW")) { s = 1; return(KEY_DOWN_ARROW); }
else if(keys.equalsIgnoreCase("LEFT_ARROW")) { s = 1; return(KEY_LEFT_ARROW); }
else if(keys.equalsIgnoreCase("RIGHT_ARROW")) { s = 1; return(KEY_RIGHT_ARROW); }
else if(keys.equalsIgnoreCase("BACKSPACE")) { s = 1; return(KEY_BACKSPACE); }
else if(keys.equalsIgnoreCase("TAB")) { s = 1; return(KEY_TAB); }
else if(keys.equalsIgnoreCase("RETURN")) { s = 1; return(KEY_RETURN); }
else if(keys.equalsIgnoreCase("ESC")) { s = 1; return(KEY_ESC); }
else if(keys.equalsIgnoreCase("INSERT")) { s = 1; return(KEY_INSERT); }
else if(keys.equalsIgnoreCase("DELETE")) { s = 1; return(KEY_DELETE); }
else if(keys.equalsIgnoreCase("PAGE_UP")) { s = 1; return(KEY_PAGE_UP); }
else if(keys.equalsIgnoreCase("PAGE_DOWN")) { s = 1; return(KEY_PAGE_DOWN); }
else if(keys.equalsIgnoreCase("HOME")) { s = 1; return(KEY_HOME); }
else if(keys.equalsIgnoreCase("END")) { s = 1; return(KEY_END); }
else if(keys.equalsIgnoreCase("CAPS_LOCK")) { s = 1; return(KEY_CAPS_LOCK); }
else if(keys.equalsIgnoreCase("F1")) { s = 1; return(KEY_F1); }
else if(keys.equalsIgnoreCase("F2")) { s = 1; return(KEY_F2); }
else if(keys.equalsIgnoreCase("F3")) { s = 1; return(KEY_F3); }
else if(keys.equalsIgnoreCase("F4")) { s = 1; return(KEY_F4); }
else if(keys.equalsIgnoreCase("F5")) { s = 1; return(KEY_F5); }
else if(keys.equalsIgnoreCase("F6")) { s = 1; return(KEY_F6); }
else if(keys.equalsIgnoreCase("F7")) { s = 1; return(KEY_F7); }
else if(keys.equalsIgnoreCase("F8")) { s = 1; return(KEY_F8); }
else if(keys.equalsIgnoreCase("F9")) { s = 1; return(KEY_F9); }
else if(keys.equalsIgnoreCase("F10")) { s = 1; return(KEY_F10); }
else if(keys.equalsIgnoreCase("F11")) { s = 1; return(KEY_F11); }
else if(keys.equalsIgnoreCase("F12")) { s = 1; return(KEY_F12); }
else if(keys.equalsIgnoreCase("^p")) { s = 0; return 500; } //开启按模式
else if(keys.equalsIgnoreCase("^e")) { s = 0; return 501; } //结束按模式
else { s = 0; return int(keys[0]); }//单按
}
void loop()
{
while (Serial1.available() > 0) //有输入?
{
keys += char(Serial1.read());
delay(3);
}
if (keys.length() > 0)//输入字节 > 0 ?
{
if(check(keys) == 500)//检测是否开启按模式
{
n = 1; //标注已开启按模式
keys = ""; //字符串复位
Serial1.println("start the press mode!"); //提示手机开启模式了
while(n == 1)
{
while (Serial1.available() > 0)
{
keys += char(Serial1.read());
delay(3);
}
if (keys.length() > 0)
{
if(check(keys) == 501) //检测是否结束按模式
{ n = 0; Serial1.println("end the mode!");}
else {
Keyboard.press(check(keys));
Serial1.println("pressed");
}
keys = "";
}
}
Keyboard.releaseAll(); //释放所有按键
}
else if(s == 1 ) Keyboard.write(check(keys)); //s标注是否是特殊按键,然后按下特殊按键
else Keyboard.print(keys); //输出非特殊按键
}
keys = "";
}其实也可以直接写个安卓或者ios程序，直接写成一个键盘程序，每一个键位通过蓝牙传输过去，还可以做出触控板当作鼠标。
那么问题来了-
谁会写安卓/ios程序？
注释和程序框图陆续添加ing
0x05 测试视频
http://pan.baidu.com/s/1o6GTS
0x06 使用说明
默认是输入什么，就输出什么。
输入"^p"启动按模式，就是按下键位不松开，每次输入一个按键，以此实现组合键。
输入"^e"结束按模式，释放所有按键，就是把上面依次按下的键位松开，实现组合键
输入了"^p"后输入完组合键一定要输"^e",要不后面的输入会异常的。
特殊键值表（输入不区分大小写，eg：输入win键，输入left_gui即可）
Key Hexadecimal value Decimal value
KEY_LEFT_CTRL 0x80 128
KEY_LEFT_SHIFT 0x81 129
KEY_LEFT_ALT 0x82 130
KEY_LEFT_GUI 0x83 131
KEY_RIGHT_CTRL 0x84 132
KEY_RIGHT_SHIFT 0x85 133
KEY_RIGHT_ALT 0x86 134
KEY_RIGHT_GUI 0x87 135
KEY_UP_ARROW 0xDA 218
KEY_DOWN_ARROW 0xD9 217
KEY_LEFT_ARROW 0xD8 216
KEY_RIGHT_ARROW 0xD7 215
KEY_BACKSPACE 0xB2 178
KEY_TAB 0xB3 179
KEY_RETURN 0xB0 176
KEY_ESC 0xB1 177
KEY_INSERT 0xD1 209
KEY_DELETE 0xD4 212
KEY_PAGE_UP 0xD3 211
KEY_PAGE_DOWN 0xD6 214
KEY_HOME 0xD2 210
KEY_END 0xD5 213
KEY_CAPS_LOCK 0xC1 193
KEY_F1 0xC2 194
KEY_F2 0xC3 195
KEY_F3 0xC4 196
KEY_F4 0xC5 197
KEY_F5 0xC6 198
KEY_F6 0xC7 199
KEY_F7 0xC8 200
KEY_F8 0xC9 201
KEY_F9 0xCA 202
KEY_F10 0xCB 203
KEY_F11 0xCC 204
KEY_F12 0xCD 205
